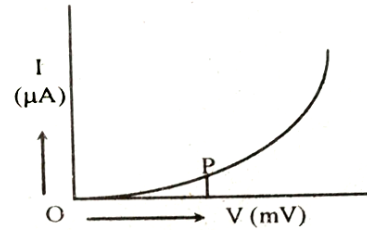

GeGeএর তৈরি একটিPNPNডায়োডের সম্মুখী ঝোঁকে সংযুক্ত করায় নিচের 1−V1-Vলেখচিত্র পাওয়া গেল।লেখচিত্রOPOPদ্বারা নির্দেশিত বিভবকে বলে -

![](https://assets.chorcha.net/FnpS2zPARFEOLgPQpSxUb.png)

Question

GeGeএর তৈরি একটিPNPNডায়োডের সম্মুখী ঝোঁকে সংযুক্ত করায় নিচের 1−V1-Vলেখচিত্র পাওয়া গেল।লেখচিত্রOPOPদ্বারা নির্দেশিত বিভবকে বলে -

![](https://assets.chorcha.net/FnpS2zPARFEOLgPQpSxUb.png)

Accepted Answer

খ. বিভব বাধা ভোল্টেজ

ব্যাখ্যা: সম্মুখী ঝোঁকে (Forward Bias) সংযুক্ত একটি P-N জাংশন ডায়োডে শুরুতে প্রযুক্ত বিভব বৃদ্ধি পেলেও নিঃশেষিত স্তরের বিভব প্রাচীরের (Potential barrier) কারণে তড়িৎ প্রবাহ খুব সামান্য থাকে। প্রযুক্ত ভোল্টেজ যখন বিভব প্রাচীরকে অতিক্রম করে (লেখচিত্রে P বিন্দুতে বা 'নি-ভোল্টেজ'/'কাট-ইন ভোল্টেজ'), তখন তড়িৎ প্রবাহ দ্রুত বৃদ্ধি পেতে শুরু করে। চিত্রে মূলবিন্দু O থেকে P বিন্দুর ভোল্টেজ অক্ষের দূরত্ব অর্থাৎ OP দ্বারা এই বিভব বাধা ভোল্টেজ (Barrier potential voltage) নির্দেশ করা হয়েছে। জার্মেনিয়ামের (Ge) ক্ষেত্রে এর মান সাধারণত প্রায় 0.2V থেকে 0.3V হয়ে থাকে।
