পদার্থবিজ্ঞান প্রশ্ন

AI-তৈরি নমুনা উত্তর

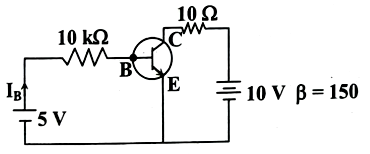

দেওয়া আছে,
সিলিকন ট্রানজিস্টরের ক্ষেত্রে, $V_{BE} = 0.7\text{ V}$
বেস ভোল্টেজ, $V_{BB} = 5\text{ V}$
বেস রোধ, $R_B = 10\text{ k}\Omega = 10 \times 10^3\ \Omega$
কালেক্টর ভোল্টেজ, $V_{CC} = 10\text{ V}$
কালেক্টর রোধ, $R_C = 10\ \Omega$
প্রবাহ লাভ, $\beta = 150$

ইনপুট লুপে KVL প্রয়োগ করে পাই:
$V_{BB} - I_B R_B - V_{BE} = 0$
$\Rightarrow I_B = \frac{V_{BB} - V_{BE}}{R_B} = \frac{5 - 0.7}{10 \times 10^3} = 4.3 \times 10^{-4}\text{ A} = 0.43\text{ mA}$

কালেক্টর প্রবাহ:
$I_C = \beta I_B = 150 \times 0.43 \times 10^{-3}\text{ A} = 0.0645\text{ A}$

আউটপুট লুপে KVL প্রয়োগ করে পাই:
$V_{CE} = V_{CC} - I_C R_C = 10 - (0.0645 \times 10) = 9.355\text{ V}$

অতএব, কালেক্টর-বেস বিভব পার্থক্য:
$V_{CB} = V_{CE} - V_{BE} = 9.355 - 0.7 = 8.655\text{ V}$

উত্তর: $8.655\text{ V}$
