পদার্থবিজ্ঞান প্রশ্ন

AI-তৈরি নমুনা উত্তর

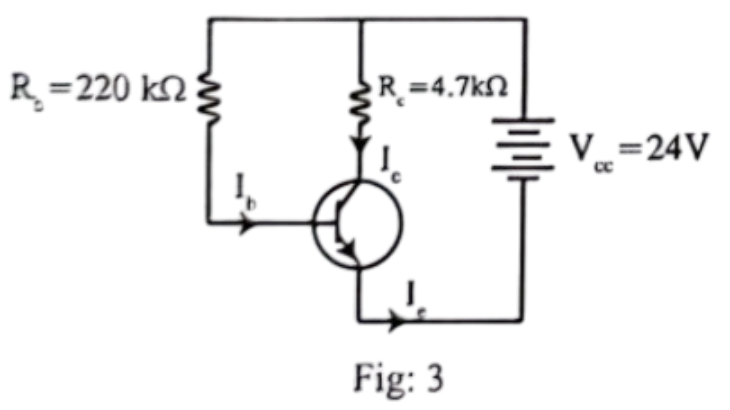

দেওয়া আছে,
$\beta = 100$
$I_c = 1.5\text{ mA}$
$R_b = 220\text{ k}\Omega$
$R_c = 4.7\text{ k}\Omega$
$V_{cc} = 24\text{ V}$

(i) পীঠ প্রবাহ,
$I_b = \frac{I_c}{\beta} = \frac{1.5\text{ mA}}{100} = 0.015\text{ mA} = 15\ \mu\text{A}$

(ii) সংগ্রাহক-নিঃসারক ভোল্টেজ,
$V_{ce} = V_{cc} - I_c R_c = 24 - (1.5 \times 10^{-3} \times 4.7 \times 10^3) = 24 - 7.05 = 16.95\text{ V}$

(iii) পীঠ-নিঃসারক ভোল্টেজ,
$V_{be} = V_{cc} - I_b R_b = 24 - (0.015 \times 10^{-3} \times 220 \times 10^3) = 24 - 3.3 = 20.7\text{ V}$

(iv) পীঠ-সংগ্রাহক ভোল্টেজ,
$V_{bc} = V_{be} - V_{ce} = 20.7 - 16.95 = 3.75\text{ V}$

উত্তর:
$I_b = 0.015\text{ mA}$ (বা $15\ \mu\text{A}$)
$V_{ce} = 16.95\text{ V}$
$V_{be} = 20.7\text{ V}$
$V_{bc} = 3.75\text{ V}$
