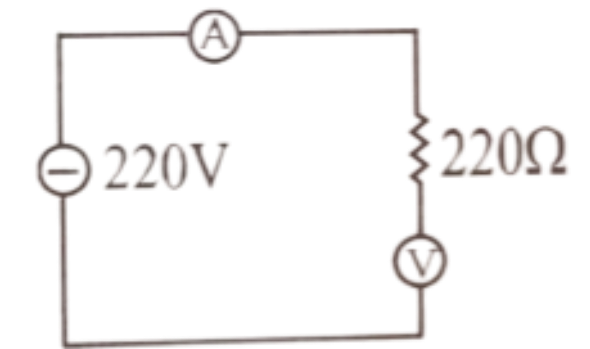

নিচের বর্তনীতে সংযুক্ত অ্যামিটার ও ভোল্টমিটারের পাঠের মান হবে

![](https://assets.chorcha.net/n3RX7mxDAoNlx4pjSi7Yu.png)

Question

নিচের বর্তনীতে সংযুক্ত অ্যামিটার ও ভোল্টমিটারের পাঠের মান হবে

![](https://assets.chorcha.net/n3RX7mxDAoNlx4pjSi7Yu.png)

Accepted Answer

ঘ. 0 Amp and 220 V

ব্যাখ্যা: একটি আদর্শ ভোল্টমিটারের অভ্যন্তরীণ রোধ অসীম ($R_V = \infty$) এবং আদর্শ অ্যামিটারের অভ্যন্তরীণ রোধ শূন্য ($R_A = 0$) ধরা হয়।

প্রদত্ত বর্তনীতে ভোল্টমিটারটি সম্পূর্ণ বর্তনীর সাথে শ্রেণিতে (series) সংযুক্ত রয়েছে। ফলে বর্তনীর মোট রোধ হবে:
$$R_{	ext{total}} = R_A + R + R_V = 0 + 220\,\Omega + \infty \approx \infty$$

অতএব, বর্তনীতে তড়িৎ প্রবাহ:
$$I = \frac{V}{R_{	ext{total}}} = \frac{220}{\infty} = 0	ext{ A}$$
সুতরাং অ্যামিটারের পাঠ হবে $0	ext{ Amp}$।

যেহেতু অ্যামিটার ও $220\,\Omega$ রোধের মধ্য দিয়ে কোনো তড়িৎ প্রবাহিত হচ্ছে না, তাই তাদের দুই প্রান্তে কোনো বিভব পতন (voltage drop) হবে না। ফলে উৎসের সম্পূর্ণ বিভবই ভোল্টমিটারের দুই প্রান্তে প্রযুক্ত হবে:
$$V_{	ext{reading}} = 220	ext{ V}$$

অতএব, সঠিক পাঠ: 0 Amp and 220 V।
